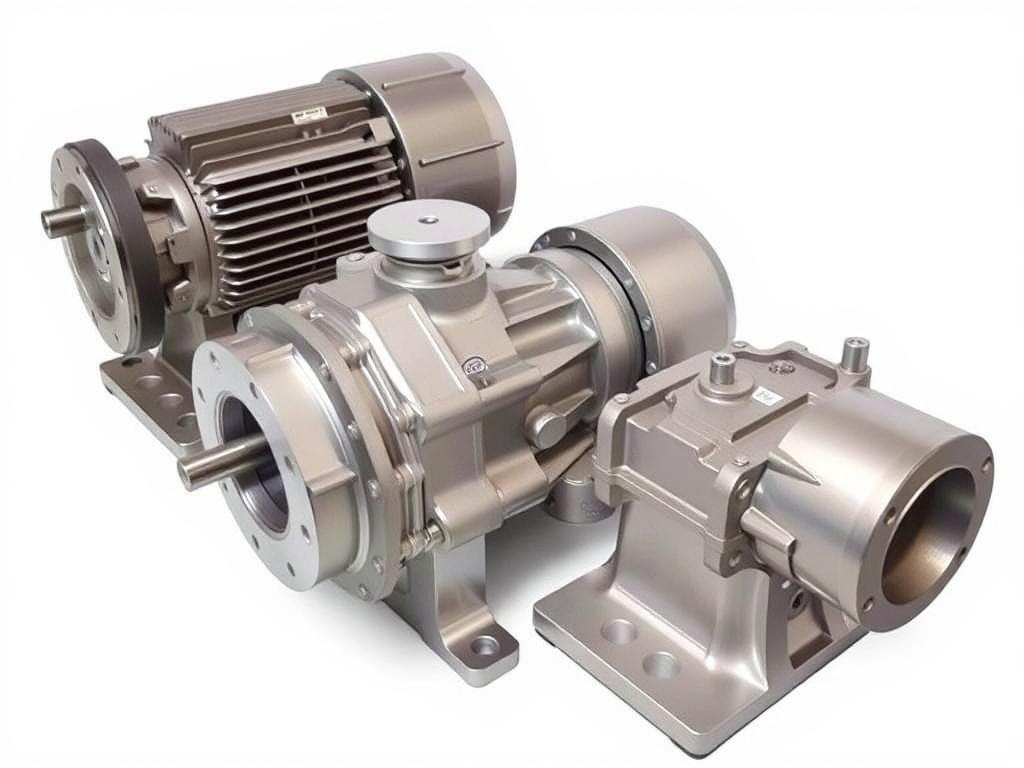

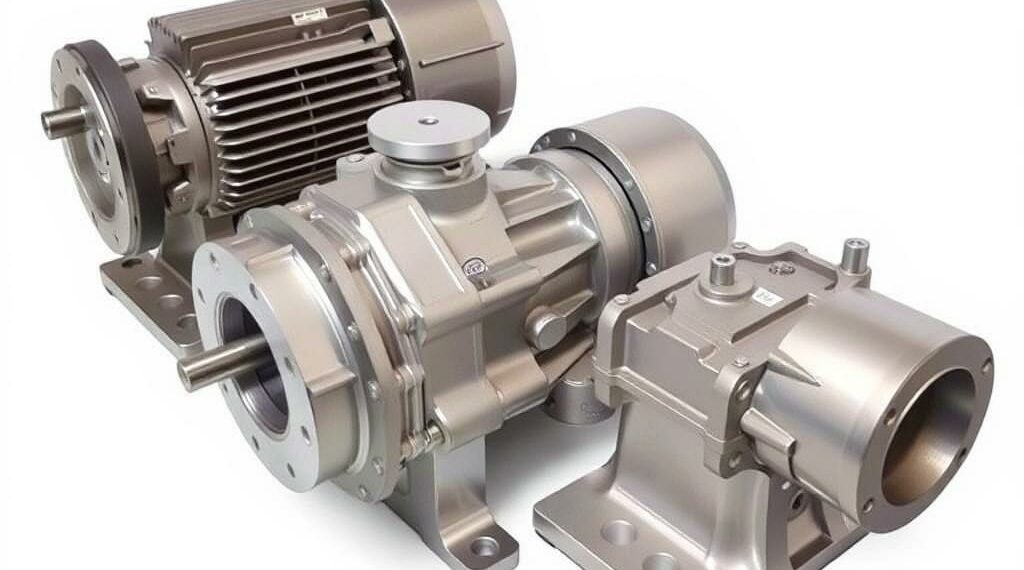

Кулачковые (ротационно-поршневые) насосы: как вращение превращает усилие в поток

Кулачковые насосы не бросаются в глаза на картинках каталогов, но они делают одну важную вещь — преобразуют вращение в упорядоченный поток жидкости. Если представить двигатель как сердце установки, то кулачковый насос — это одна из тех артерий, по которой все работает плавно и без сбоев. В этой статье разберём, как они устроены, где их разумно ставить и какие проблемы встречаются чаще всего. На сайте https://tehnogrupp.com/katalog/nasosy-po-tipu/kulachkovye-nasosy вы подробнее узнаете о кулачковых насосах.
Я постараюсь объяснять без громких технических громоздкостей, но при этом по делу. Там, где нужно — будут таблицы и списки, чтобы быстрее сориентироваться при выборе или диагностике.

Принцип работы: простой механизм, сложный результат

В основе кулачкового насоса лежит идея: вращающийся кулачок заставляет поршни совершать возвратно-поступательное движение. Представьте ротор с несколькими поршнями, расположенными вокруг него. Ротор вращается, кулачок или эксцентрик меняет лопасти или профиль, и поршни выдвигаются и утапливаются в своих гильзах. При этом поочерёдно возникают камеры, которые то увеличивают объём и «втягивают» жидкость, то уменьшают объём и «выжимают» её в напорную магистраль.

Такая схема даёт два важных эффекта: стабильный объёмный поток при заданном числе оборотов и возможность работать при сравнительно высоких давлениях. Пульсации есть, но они сглаживаются внутренней конструкцией и сеткой гидроаккумуляторов при необходимости.

Ключевые элементы

Чтобы понять, что ломается и как выбирать насос, стоит перечислить составные части в простых словах. Каждый элемент делает своё, и от качества изготовления зависит срок службы.

• корпус — держит геометрию, выдерживает давление и нагрузки;
• ротор с гнёздами для поршней — сердце механизма;
• кулачковая втулка или эксцентрик — формирует ход поршня;
• поршни (плунжеры) и направляющие — движущиеся элементы с уплотнениями;
• впускной и нагнетательный каналы с клапанами или портовой системой;
• уплотнения и сальники — не дают утечкам разрушить систему.

Каждый из этих элементов влияет на точность подачи, долговечность и допустимое давление.

Классификация: какие бывают и чем отличаются

Кулачковые (ротационно-поршневые) насосы встречаются в нескольких вариантах. Различают по расположению поршней, способу формирования хода и конструкции камеры. Основные типы — радиальные и аксиальные, а также различия по способу формирования профиля кулачка.

• радиальные ротационно-поршневые — поршни расположены радиально вокруг ротора; ход задаёт неподвижная кулачковая втулка;
• аксиальные — поршни движутся вдоль оси ротора, профиль создают наклонные поверхности или гидравлические компенсаторы;
• варианты с шарнирными пальцами и направляющими для уменьшения трения;
• модели с портовой системой вместо клапанов — проще, но с ограничением по давлению.

Выбор типа зависит от требуемого давления, удобства обслуживания, допускаемого уровня шумов и цене. Радиальные чаще применяют там, где нужна высокая надёжность при среднем и высоком давлении. Аксиальные удобны, если важна компактность и плавность подачи.

Сравнение с другими типами насосов

Преимущества и ограничения

У кулачковых насосов есть сочетание сильных сторон. Они умеют давать стабильный объём при высоком давлении и не требуют сложной электроники для управления расходом. Плюс компактность при высокой мощности и хорошая энергоэффективность в рабочей точке.

Но есть и ограничения. Такие насосы чувствительны к механическому загрязнению и к качеству смазки. При длительной эксплуатации изнашиваются поршни и кулачковая втулка, что приводит к росту утечек и снижению подачи. Для поддержания работоспособности нужна регулярная фильтрация и замена уплотнений.

Преимущества

• высокое рабочее давление;
• точная объёмная подача при заданных оборотах;
• высокий КПД при правильно подобранном режиме;
• надёжность при аккуратном обслуживании.

Ограничения

• чувствительность к загрязнению рабочей среды;
• необходимость регулярной замены уплотнений;
• шум и вибрации при высоких оборотах без демпфирования;
• более высокая стоимость по сравнению с простыми шестерёнчатыми насосами.

Материалы, уплотнения и эксплуатация

Качество материалов напрямую влияет на ресурс. Обычно для поршней выбирают закалённые стали или специальные сплавы с декоративным покрытием, а для втулок применяют бронзу или нитридные покрытия для уменьшения износа. Современные покрытия уменьшают трение и продлевают срок между ремонтами.

Уплотнения — слабое звено в любой гидросистеме. Сальники и кольца должны правильно подбираться под температуру и вязкость рабочей жидкости. Неправильный подбор приводит к повышенным утечкам и быстрому износу.

Рекомендации по обслуживанию

• устраняйте загрязнения в фильтрах своевременно;
• контролируйте уровень и качество масла — оно должно быть чистым и соответствовать спецификации;
• следите за температурой: перегрев ускоряет износ и деградацию уплотнений;
• проводите плановую проверку зазоров и состояния кулачка и поршней.

Применения: где кулачковые насосы работают лучше всего

Вы встретите кулачковые насосы в гидросистемах строительной техники, в прессовом и формовочном оборудовании, в судовых установках и в системах смазки. Их ценят там, где нужен стабильный поток при приличных давлениях и компактные габариты.

В машиностроении такие насосы часто используют для приведения в движение гидроцилиндров и сервоприводов, где важна предсказуемость подачи и способность держать большие нагрузки без резких провалов по давлению.

Как правильно выбрать насос: список критериев

Подбор начинается с простых вопросов, на которые нужно дать честные ответы: какое давление требуется, какой объём в минуту нужен, какая рабочая среда и её вязкость, какие температурные условия и допустимый уровень пульсаций.

• Требуемое рабочее давление и пиковые нагрузки.
• Производительность при номинальных оборотах.
• Совместимость материалов с рабочей средой.
• Допустимый уровень шума и вибраций.
• Требования по обслуживанию и доступу для ремонта.

Если важно экономичное потребление энергии, выбирайте насос с высоким КПД в рабочей точке и возможностью регулировки подачи. Для тяжёлых условий отдайте предпочтение моделям с усиленными подшипниками и улучшенными покрытиями.

Таблица быстрого выбора

Типичные неисправности и их устранение

Некоторые проблемы встречаются регулярно, и их легко предвидеть, если знать симптомы. Своевременное вмешательство сохраняет ресурс и экономит деньги на капитальном ремонте.

• Падение подачи. Причина — износ поршней или уплотнений. Решение — замена колец и проверка зазоров.
• Шум и вибрация. Причина — износ подшипников или дисбаланс ротора. Решение — балансировка и замена подшипников.
• Перегрев. Причина — недостаточная смазка или загрязнённый фильтр. Решение — проверить систему фильтрации и состав масла.
• Кавитация. Причина — недостаток давления на всасывании или высокая вязкость среды. Решение — увеличить подачу на всасывании, снизить скорость вращения или подобрать другое масло.

Экономические и экологические аспекты

Экономика вопроса складывается из начальной цены, затрат на обслуживание и эффективности в рабочем режиме. Кулачковые насосы часто окупаются за счёт меньших потерь и длительного срока службы при правильной эксплуатации.

С экологической стороны важны утечки и утилизация масла. Контролируйте состояние уплотнений и устраняйте мелкие течи — это снизит расход масла и предотвратит попадание его в окружающую среду.

Тренды и развитие

Производители двигаются в сторону улучшенных покрытий, более точной обработки деталей и интеграции электронного управления. Это делает насосы экономичнее и удобнее в эксплуатации. 3D-печать начинает применяться для прототипов, а композитные материалы позволяют снижать массу и инерцию вращающихся частей.

Кроме того, появляются гибридные решения с встройкой датчиков, которые отслеживают температуру, вибрацию и утечки в реальном времени. Это упрощает сервис и минимизирует незапланированные простои.

Заключение

Кулачковые (ротационно-поршневые) насосы — практичное решение там, где требуется стабильная объёмная подача при средних и высоких давлениях. Они выделяются надёжностью и высоким КПД, но требуют чистоты рабочей среды и регулярного обслуживания. Правильный подбор, качественные материалы и своевременная замена уплотнений продлевают срок службы и делают систему экономичной. Для инженера или техника главное — понимать, какие характеристики критичны для конкретной задачи, и контролировать состояние системы в процессе эксплуатации.
